JDGR100

适用于精密加工和精密模具加工的精雕五轴高速加工中心

主机重量2.5吨,可实现上楼加工,占地面积5.8㎡,空间利用率高。

  • X/Y/Z 行程: 400/200/200mm
  • B/C轴回转角度: ±120°/360
  • 工作台尺寸: Ф160mm
  • 最大工作负重: 15kg

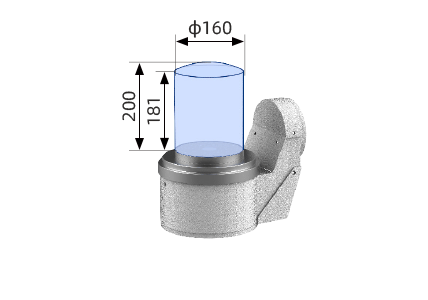

maxsize 可加工最大工件尺寸(单位:mm)
  • X/Y/Z 行程: 400/200/200mm
  • B/C轴回转角度: ±120°/360
  • 工作台尺寸: Ф160mm
  • 最大工作负重: 15kg
主轴类型 主轴参数 刀库信息
高速精密电主轴
JD105S-28-HE32/C
精密加工专用电主轴
JD130S-28-HE32/A
中空通水主轴
JD105SC-28-HE32
28,000rpm/HSK-E32 28,000rpm/HSK-E32 28,000rpm/HSK-E32
伺服刀库1 (16把刀)
主轴类型 主轴参数 刀库信息
精密加工专用电主轴
JD105F-36-ISO20
高速精密电主轴
JD130S-24-BT30
36,000rpm/ISO20 24,000rpm/BT30
伺服刀库2 (16把刀) 伺服刀库3 (14把刀)
主轴类型 主轴参数 刀库信息
高速精密电主轴
JD105S-28-HE32/C
精密加工专用电主轴
JD130S-28-HE32/A
28,000rpm/HSK-E32 28,000rpm/HSK-E32
伺服刀库1 (16把刀)
主轴类型 主轴参数 刀库信息
中空通水主轴
JD105SC-28-HE32
精密加工专用电主轴
JD105F-36-ISO20
28,000rpm/HSK-E32 36,000rpm/ISO20
伺服刀库1 (16把刀) 伺服刀库2 (16把刀)
主轴类型 主轴参数 刀库信息
高速精密电主轴
JD130S-24-BT30
24,000rpm/BT30
伺服刀库3 (14把刀)
1
2
3
4
5
设备亮点
高空间利用率

主机重量仅2.5吨,可上楼加工;

采用侧置式刀库,电控柜后移等结构设计,机床占地面积仅为5.8㎡,空间利用率高。

出色的加工性能

具有“0.1μm进给,1μm切削 ,nm级表面效果”的加工能力;

配备精雕高速精密电主轴,最高转速达28,000rpm;

可配精雕精密加工专用电主轴,最高转速达36,000rpm,满足精密加工需求;

可配中空通水主轴,使用内冷刀具进行深孔、深型腔加工。

稳定的加工品质

通过机内循环冷却系统,对主轴、转台、螺母进行强制冷却,配置全封闭机床防护罩,保证机床的热稳定性;

精雕数控系统具备刀具3D圆角补偿功能,配合激光对刀仪,可智能补偿刀具直径误差与轮廓误差;

可配精雕在机测量系统,实现在机进行工装夹具位置偏差检测、工件位置补偿、表面余量检测等功能;

可配精雕微雾润滑系统,不仅能对小刀具进行充分的冷却和润滑,还可将加工区的温度波动控制在0.4℃/24h以内。

贵金属零件加工

机床三轴均采用防护等级较高的结构设计,有效防止废屑进入机床内部;

机内加工区域使用不锈钢防护钣金,转台底部采用大斜面设计,方便废屑清理;

采用抽屉式收集盒,方便贵重金属碎屑的回收;

可配机内冲水装置,方便贵重金属碎屑的冲刷清理;

可在床身出液口位置安装回收过滤袋,提高贵重金属碎屑回收率。

应用案例

LED透镜模仁

样品详情

菲涅尔透镜模具测试件

样品详情

摄像头模组零件

样品详情

牙套

样品详情

条纹同步批花手镯

样品详情

图案批花戒指

样品详情

异形手镯

样品详情

LED透镜模仁

样品详情

菲涅尔透镜模具测试件

样品详情

摄像头模组零件

样品详情

牙套

样品详情

条纹同步批花手镯

样品详情

图案批花戒指

样品详情

异形手镯

样品详情
升级为柔性制造系统

JDGR100可深度整合自动供料系统,升级为JDFMS15或JDFMS25精雕柔性制造系统,
实现多品种、小批量零件的单机自动化生产。
